Rozmery komponentov KF komín (jednoplášťové prvky)

Rozmery jednoplášťových nerezových prvkov radu KF — vložkovanie do existujúceho murovaného telesa. Rad KF má bohatú škálu dielov (rúry s revíznym otvorom, nastaviteľné kolená, redukcie, dvierka). Nižšie nájdete svetlé priemery a rozmery jednotlivých komponentov v milimetroch.

Konštrukcia: Jednoplášťový
Hrúbka plášťa: 0,6 / 0,8 mm
Izolácia: —
Materiál: 1.4301 / 1.4404

Dostupné priemery radu KF

Vnútorný (svetlý) priemer v mm — kliknutím zobrazíte diely KF v eshope.

Ø 100 mm Ø 110 mm Ø 120 mm Ø 130 mm Ø 140 mm Ø 150 mm Ø 160 mm Ø 180 mm Ø 200 mm Ø 225 mm Ø 250 mm Ø 300 mm Ø 350 mm Ø 400 mm Ø 450 mm Ø 500 mm

Rozmery komponentov KF

Presné rozmery jednotlivých dielov pre KF komín. Menovitý priemer je vnútorný (svetlý) priemer prieduchu; hodnoty sú v milimetroch.

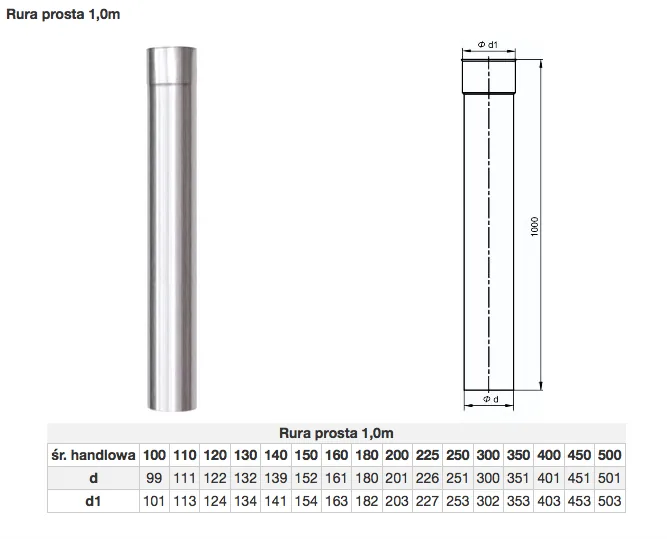

Rúra (rovná)

Prvok	Dĺžka	Hrdlo (zásuv)
Rúra 0,25 m	250 mm	60 mm
Rúra 0,5 m	500 mm	60 mm
Rúra 1,0 m	1000 mm	60 mm

Dĺžky sú menovité; užitočná (viditeľná) dĺžka je o hrdlo (zásuv) 60 mm kratšia. Rad KF ponúka aj rúry s čistiacim/revíznym otvorom.

Rozmerový výkres — klik zväčší

Priemer a hrdlo (zásuvný spoj)

Menovitý Ø	120	130	150	180	200	225	250	300
d — vnútorný	122	132	152	180	201	226	251	300
d1 — hrdlo	124	134	154	182	203	227	253	302

d — vnútorný priemer prieduchu, d1 — priemer hrdla (zásuvného spoja) v mm. Rad je dostupný aj v priemeroch nad 300 mm (rozmery na dopyt).

Rozmerový výkres — klik zväčší

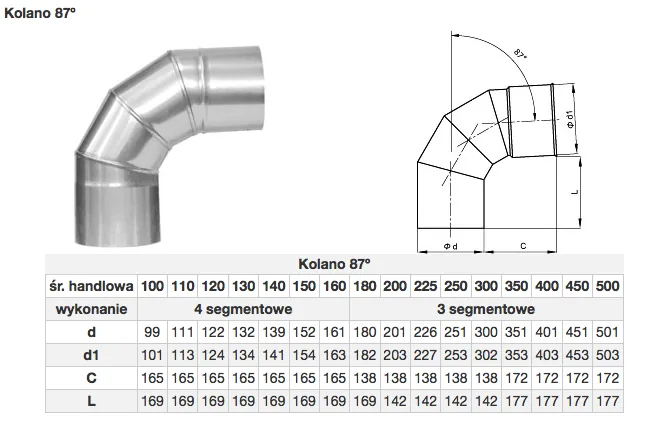

Kolená 30° / 45° / 60° / 87°

Uhol kolena	Vyhotovenie	Odsadenie C (mm)	Výška L (mm)
Koleno 30°	3-segmentové	57	205
Koleno 45°	3-segmentové	79	186
Koleno 60°	3-segmentové	116	198
Koleno 87°	3–4-segmentové	138–172	142–177

C — odsadenie osi (vyloženie), L — výška kolena v mm; priemer prieduchu d/d1 podľa tabuľky vyššie. Rad KF ponúka aj nastaviteľné koleno 0–90°.

Rozmerový výkres — klik zväčší

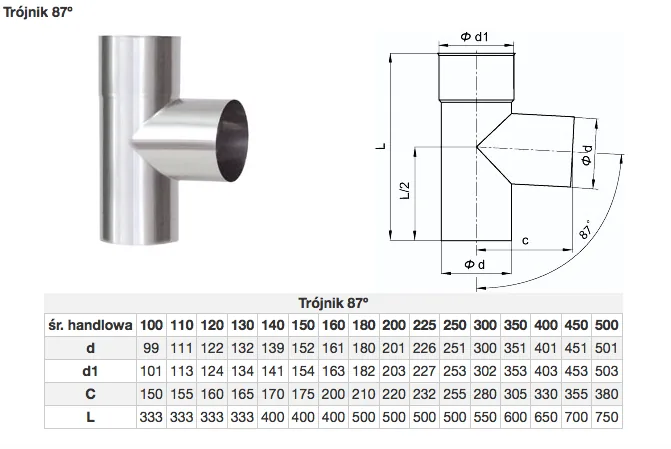

T-kus 87° (sopúch — napojenie spotrebiča)

Menovitý Ø	120	130	150	180	200	225	250	300
C — vyloženie	160	165	175	210	220	232,5	255	280
L — výška	333	333	400	450	450	500	500	550

C — vyloženie (odsadenie od osi komína), L — celková výška T-kusu v mm.

Rozmerový výkres — klik zväčší

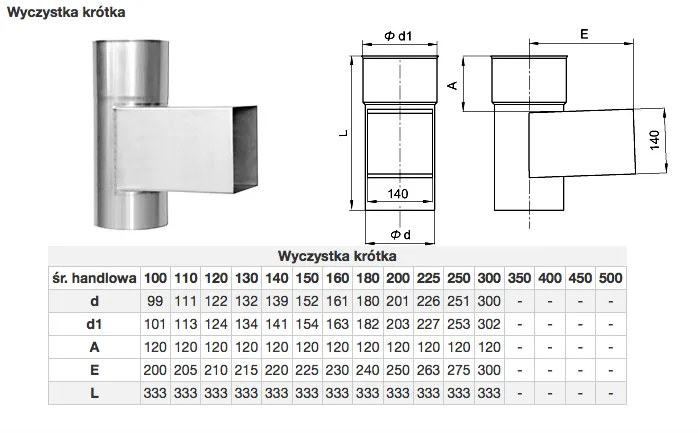

Čistiaca / revízna časť

Čistiaca časť s dvierkami 140×140 mm na revíziu a vyberanie sadzí. Výška dielu L = 333 mm, odskok dvierok A = 120 mm; hĺbka osadenia E podľa priemeru:

Menovitý Ø	100	110	120	130	140	150	160	180	200	225	250	300
E — hĺbka (mm)	200	205	210	215	220	225	230	240	250	263	275	300

Pre priemery nad 300 mm sa rozmer dvierok upresní v cenovej ponuke. Rad KF ponúka aj samostatné čistiace/bezpečnostné dvierka a predĺženie čistiacej časti 0,25 m.

Rozmerový výkres — klik zväčší

Konzola (nosná a fixačná)

Nosná konzola (doska)

Doska 160 mm, výška límca 60 mm, vyloženie d + 70 mm. Nesie hmotnosť komína.

Rozmerový výkres — klik zväčší

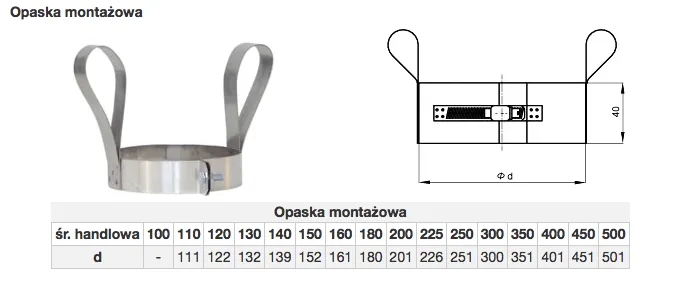

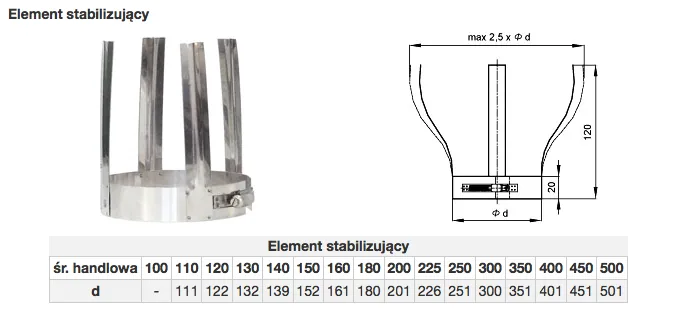

Fixačná konzola / objímka

Kotví teleso k stene v stúpaní; rozstup podľa výšky komína. Priemer podľa vonkajšieho priemeru.

Rozmerový výkres — klik zväčší

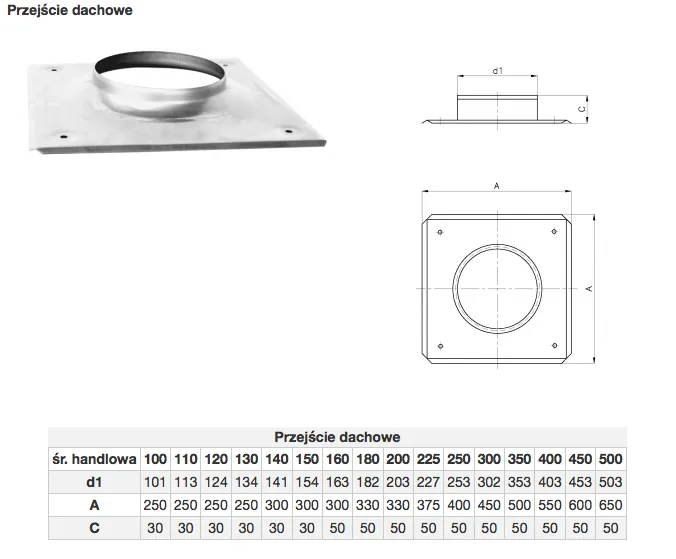

Prechodový plech (prestup strechou)

Prechodový (prestupový) plech tesní prestup komína cez strešnú rovinu — doska A×A a výška límca C. Rozmery podľa menovitého priemeru:

Menovitý Ø	100	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Doska A (mm)	250	250	250	250	300	300	300	330	330	375	400	450	500	550	600	650
Výška límca C (mm)	30	30	30	30	30	30	50	50	50	50	50	50	50	50	50	50

Rozmerový výkres — klik zväčší

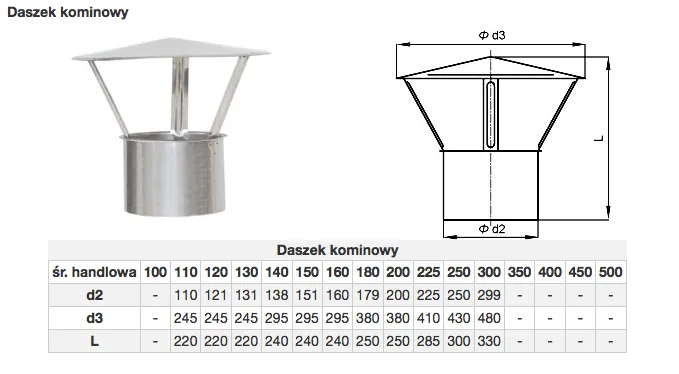

Ukončenie komína / strieška

Strieška (daszek) proti dažďu — vnútorný priemer d2, vonkajší priemer striešky d3 a výška L podľa menovitého Ø:

Menovitý Ø	110	120	130	140	150	160	180	200	225	250	300
d2 — vnútorný (mm)	110	121	131	138	151	160	179	200	225	250	299
d3 — vonkajší (mm)	245	245	245	295	295	295	380	380	410	430	480
L — výška (mm)	220	220	220	240	240	240	250	250	285	300	330

Rozmerový výkres — klik zväčší

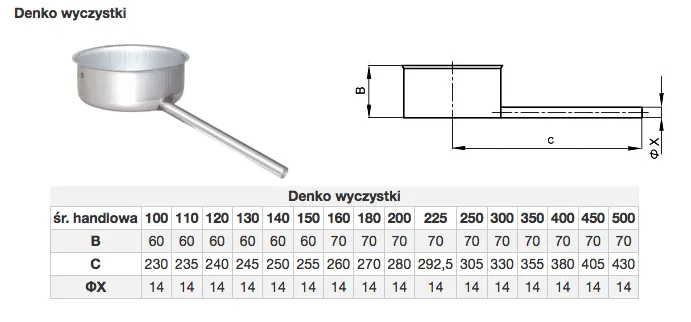

Dno komína

Dno komína s odvodom kondenzátu Ø 14 mm (aj vo verzii bez odvodu). Výška B a dĺžka odvodu C podľa priemeru:

Menovitý Ø	100	110	120	130	140	150	160	180	200	225	250	300	350	400	450	500
Výška B (mm)	60	60	60	60	60	60	70	70	70	70	70	70	70	70	70	70
Dĺžka odvodu C (mm)	230	235	240	245	250	255	260	270	280	292,5	305	330	355	380	405	430

Priemer hrdla d1 podľa tabuľky vyššie; ØX — odvod kondenzátu 14 mm.

Rozmerový výkres — klik zväčší
