Rozmery komponentov EKO komín
Kompletné rozmery štandardného trojvrstvového komína EKO — izolácia 30 mm a pevnejší plášť 0,8 mm, obľúbená voľba pre rodinný dom. Nižšie nájdete systémový vnútorný/vonkajší priemer aj presné rozmery jednotlivých komponentov v milimetroch.
- Konštrukcia
- Trojvrstvový
- Hrúbka plášťa
- 0,8 mm
- Izolácia
- 30 mm
- Materiál
- 1.4301 / 1.4404
Dostupné priemery radu EKO
Vnútorný (svetlý) priemer v mm — kliknutím zobrazíte diely EKO v eshope.
Systémové rozmery EKO — vnútorný a vonkajší priemer
| Vnútorný Ø | 130 | 150 | 160 | 180 | 200 | 225 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|
| Vonkajší Ø | 190 | 210 | 220 | 240 | 260 | 285 | 310 | 360 |
Vnútorný / vonkajší priemer v mm, izolácia 30 mm, plášť 0,8 mm. Vonkajší priemer je orientačný (vnútorný + 2× 30 mm izolácie) — pre záväzný rozmer potvrďte v cenovej ponuke.
Rozmery komponentov EKO
Presné rozmery jednotlivých dielov pre EKO komín. Menovitý priemer je vnútorný (svetlý) priemer prieduchu; hodnoty sú v milimetroch. Uvedené sú rozmery vnútorného prieduchu (nerezovej rúry).
Rúra (rovná)
| Prvok | Dĺžka | Hrdlo (zásuv) |
|---|---|---|
| Rúra 0,25 m | 250 mm | 60 mm |
| Rúra 0,5 m | 500 mm | 60 mm |
| Rúra 1,0 m | 1000 mm | 60 mm |
Dĺžky sú menovité; užitočná (viditeľná) dĺžka je o hrdlo (zásuv) 60 mm kratšia.
Rozmerový výkres — klik zväčšíPriemer a hrdlo (zásuvný spoj)
| Menovitý Ø | 130 | 150 | 180 | 200 | 225 | 250 | 300 |
|---|---|---|---|---|---|---|---|
| d — vnútorný | 132 | 152 | 180 | 201 | 226 | 251 | 300 |
| d1 — hrdlo | 134 | 154 | 182 | 203 | 227 | 253 | 302 |
d — vnútorný priemer prieduchu, d1 — priemer hrdla (zásuvného spoja) v mm.

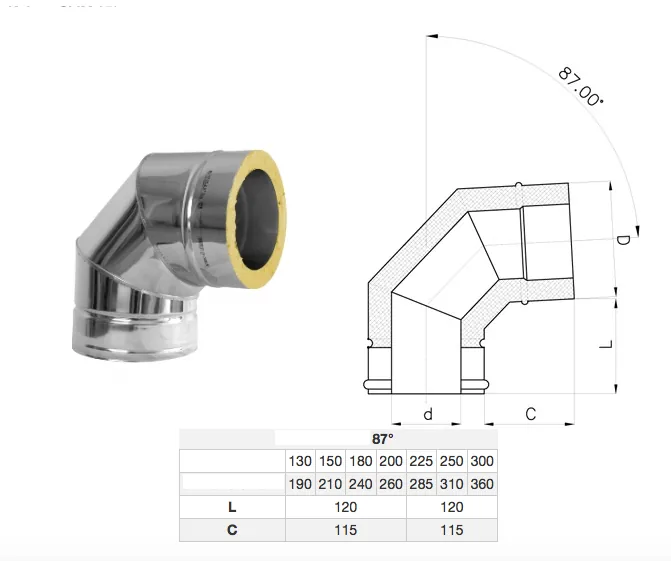

Rozmerový výkres — klik zväčšíKolená 30° / 45° / 60° / 87°
| Uhol kolena | Vyhotovenie | Odsadenie C (mm) | Výška L (mm) |
|---|---|---|---|
| Koleno 30° | 3-segmentové | 57 | 205 |
| Koleno 45° | 3-segmentové | 79 | 186 |
| Koleno 60° | 3-segmentové | 116 | 198 |
| Koleno 87° | 3–4-segmentové | 138–172 | 142–177 |
C — odsadenie osi (vyloženie), L — výška kolena v mm; priemer prieduchu d/d1 podľa tabuľky vyššie. Uvedené je vnútorné koleno (nerezová rúra); vonkajší plášť pripočíta hrúbku izolácie.

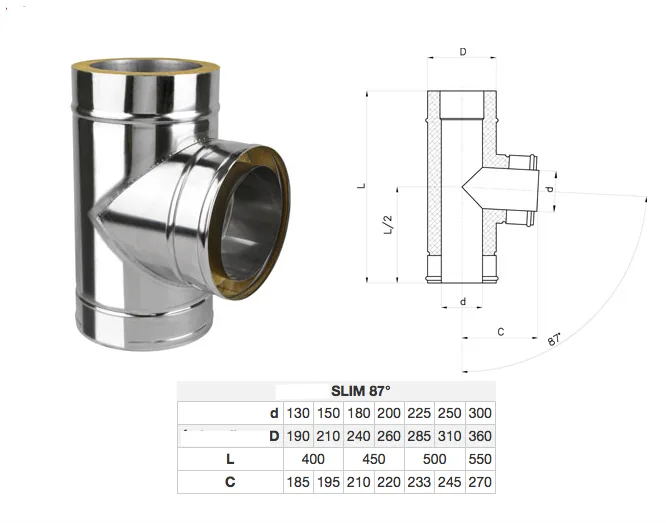

Rozmerový výkres — klik zväčšíT-kus 87° (sopúch — napojenie spotrebiča)
| Menovitý Ø | 130 | 150 | 180 | 200 | 225 | 250 | 300 |
|---|---|---|---|---|---|---|---|
| C — vyloženie | 165 | 175 | 210 | 220 | 232,5 | 255 | 280 |
| L — výška | 333 | 400 | 450 | 450 | 500 | 500 | 550 |
C — vyloženie (odsadenie od osi komína), L — celková výška T-kusu v mm.

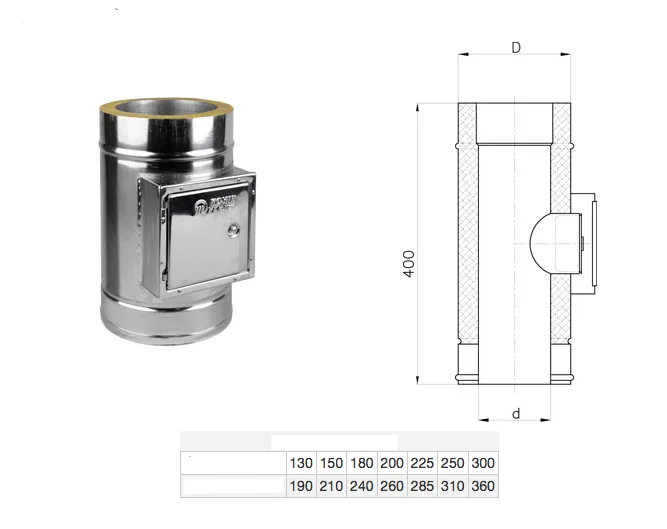

Rozmerový výkres — klik zväčšíČistiaca / revízna časť
Čistiaca časť s dvierkami 140×140 mm na revíziu a vyberanie sadzí. Výška dielu L = 333 mm, odskok dvierok A = 120 mm; hĺbka osadenia E podľa priemeru:
| Menovitý Ø | 130 | 150 | 160 | 180 | 200 | 225 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|
| E — hĺbka (mm) | 215 | 225 | 230 | 240 | 250 | 263 | 275 | 300 |
Pre priemery nad 300 mm sa rozmer dvierok upresní v cenovej ponuke.

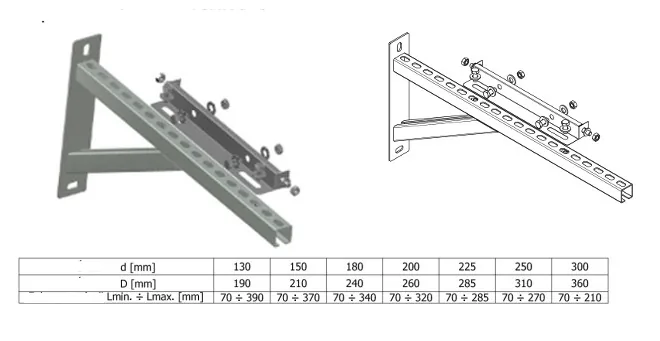

Rozmerový výkres — klik zväčšíKonzola (nosná a fixačná)
Doska 160 mm, výška límca 60 mm, vyloženie d + 70 mm. Nesie hmotnosť komína.

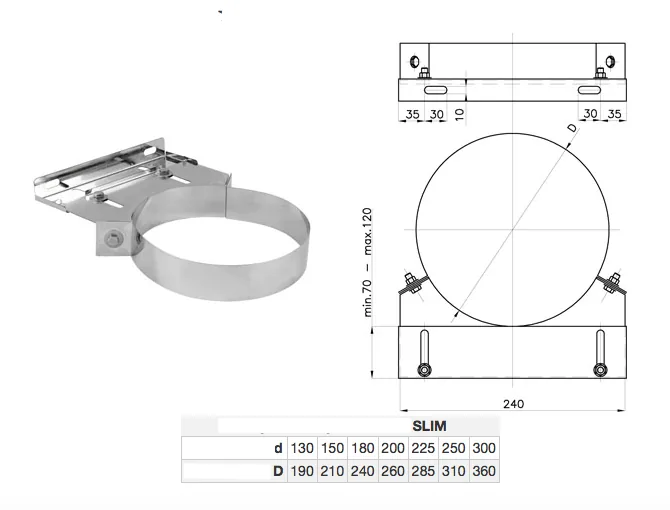

Rozmerový výkres — klik zväčšíKotví teleso k stene v stúpaní; rozstup podľa výšky komína. Priemer podľa vonkajšieho priemeru.

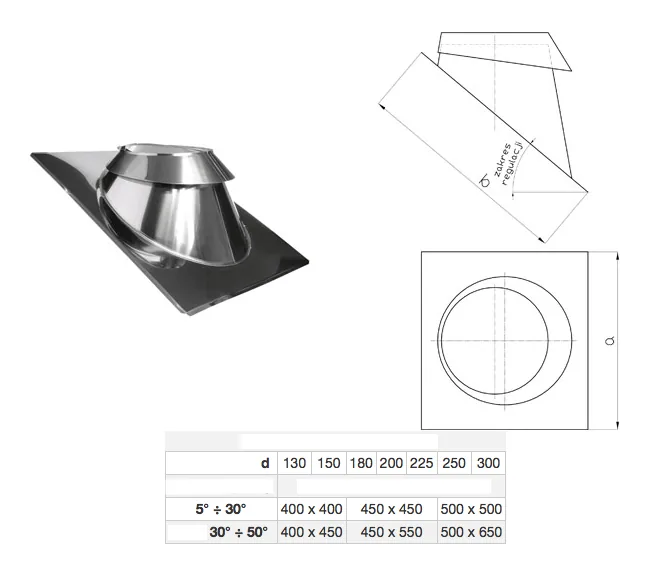

Rozmerový výkres — klik zväčšíPrechodový plech (prestup strechou)
Prechodový (prestupový) plech tesní prestup komína cez strešnú rovinu — doska A×A a výška límca C. Rozmer podľa vonkajšieho priemeru (systémová tabuľka vyššie) a sklonu strechy.
Rozmerový výkres — klik zväčšíUkončenie komína / strieška
Ukončenie trojvrstvového komína (kónus s krytkou / strieška proti dažďu). Vonkajší priemer podľa systémovej tabuľky vyššie, priemer prieduchu podľa menovitého Ø.
Rozmerový výkres — klik zväčšíDno komína
Dno komína s odvodom kondenzátu Ø 14 mm (aj vo verzii bez odvodu). Výška B a dĺžka odvodu C podľa priemeru:
| Menovitý Ø | 130 | 150 | 160 | 180 | 200 | 225 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|
| Výška B (mm) | 60 | 60 | 70 | 70 | 70 | 70 | 70 | 70 |
| Dĺžka odvodu C (mm) | 245 | 255 | 260 | 270 | 280 | 292,5 | 305 | 330 |
Priemer hrdla d1 podľa tabuľky vyššie; ØX — odvod kondenzátu 14 mm.
Rozmerový výkres — klik zväčšíPozrite kompletný sortiment EKO v eshope alebo si necháme poradiť s rozmerom.
